灵动微MM32W无线MCU系列蓝牙自拍杆应用方案
2021-01-19 09:47:38
蓝牙技术的蓝牙自拍杆可以进行远距离拍照，不用担心因为线材等因素的约束，且本方案无需专门的手机APP，可直接使用系统内的蓝牙连接。该方案在开发、测试、使用操作阶段都较简单且操作迅速，能够适用大部分的场景、方便人们的生活。
硬件资源：
本方案基于MM32 BLE_Test Board进行测试验证，蓝牙自拍杆应用在硬件上只需要一个功能按键即可，蓝牙部分使用蓝牙控制的最小系统，我们将这个按键接到MCU的PA0引脚，既可以用做唤醒引脚使用，又可以用做自拍的功能引脚。
软件资源：
将PA0配置为下拉输入模式，复用中断线到PA0并配置外部中断线中断，最后使能PWR时钟与WakeUp引脚。

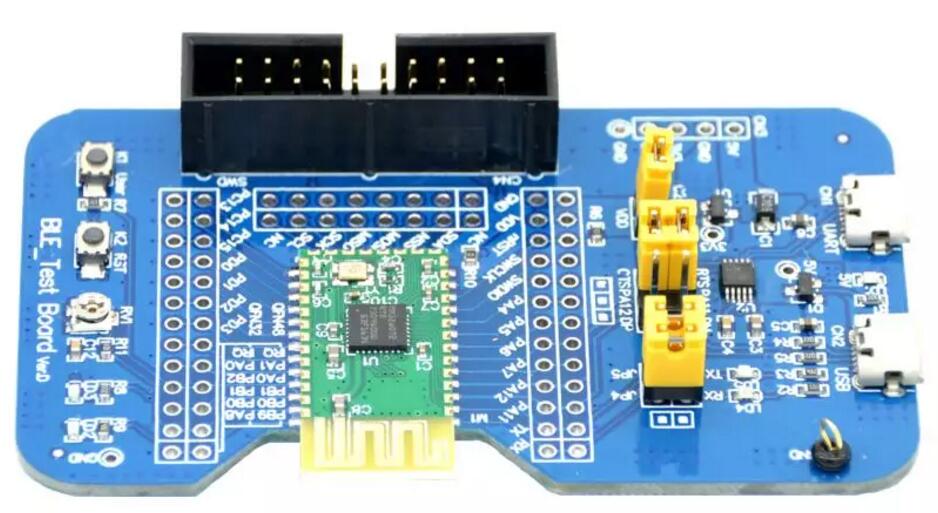

图1 测试开发板
我们直接使用手机自带的蓝牙功能进行测试，操作流程如下：

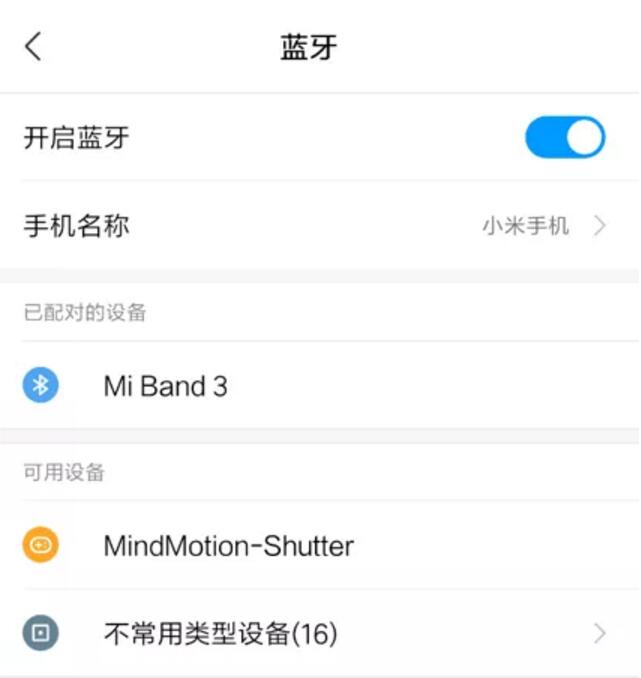

1. 打开手机蓝牙并进入蓝牙控制界面，搜索自拍杆蓝牙设备。
2. 选择对应名称（MindMotion-Shutter）的蓝牙设备并进行配对。
3. 配对成功后打开手机相机界面，这个时候点击按键K1就可以进行拍照了。
MM32W0蓝牙?？槭?a href="http://www.tzjinxuan.cn/list-882-1.html" target="_blank">上海灵动微电子专为智能无线数据传输而打造，遵循BLE V4.2蓝牙规范。支持蓝牙SPP协议，可与所有版本安卓手机收发数据，可与支持BLE的IOS设备配对连接，无需额外授权费用，支持后台程序常驻运行；支持AT 指令，用户可根据需要更改串口波特率、设备名称、配对密码等参数，使用灵活。灵动微总代理英尚微电子提供提供开发板测试以及例程等支持。
MM32W0支持UART接口、I2C接口和USB接口，具有成本低、体积小、功耗低、收发灵敏性高等优点，只需配备少许的外围元件就能实现其强大无线数据传输功能。
特点：
蓝牙协议：Bluetooth Specification V4.2 BLE，比传统蓝牙有更远的通信距离
工作频率：2.4GHz ISM band
调制方式：GFSK(Gaussian Frequency Shift Keying)
灵敏度：≤-80dBm at 0.1% BER
传输速率：Asynchronous: 1Mbps Synchronous: 1Mbps
安全特性：Authentication and encryption ；支持AES加密，128/192/256位
支持服务：Central & Peripheral UUID FFE0,FFE1
供电电源：+3.3VDC 50mA
能耗特性：支持SLEEP、STOP和STANDBY低功耗模式
外观尺寸：26mm x 13mm x 1mm
应用领域：
该?？橹饕糜诙叹嗬氲氖菸尴叽淞煊??？梢允迪钟胧只湟欢砸换チ?，也可以和PC 机的蓝牙设备相连，也可以两个?？橹涞氖莼ネ?。避免繁琐的线缆连接，能直接替代串口线。
