?赛普拉斯Serial FeRAM存储芯片FM33256B-G

赛普拉斯的目标市场增长速度超过更广泛的半导体行业，包括汽车、工业和消费电子市场。安全无线技术包括MCU、存储器、FRAM、模拟IC和USB控制器，提供了物联网领域竞争优势，并在新兴市?。ò璞负妥远菔黄担┥先〉昧朔稍?。凭借30多年的行业经验，提供通向新产品、新市场和新收入的交钥匙途径。

赛普拉斯Serial FeRAM型号FM33256B-G将FRAM存储器与基于处理器的系统最常用的功能集成在一起。主要特性包括非易失性存储器、实时时钟、低VDD复位、看门狗定时器、非易失性事件计数器、可锁定的64位序列号区域、和通用比较器，可用于电源故障(NMI)中断或任何其他目的。

FM33256B-G是一款采用先进铁电工艺的256Kbit非易失性存储器。铁电随机存取存储器或FRAM是非易失性的，执行类似于RAM的读取和写入。它提供151年的可靠数据保留，同时消除由其他非易失性存储器引起的复杂性、开销和系统级可靠性问题。FM33256B-G能够支持1014个读/写周期，或比EEPROM多1亿倍的写周期。Cypress代理英尚微提供产品相关技术支持服务。

实时时钟(RTC)以BCD格式提供时间和日期信息。它可以由外部备用电压源（电池或电容器）永久供电。计时器使用通用的外部32.768kHz晶振，并提供校准模式，允许软件调整计时精度。

处理器组件处理器组件包括常用的CPU支持功能。监控功能包括由低VDD条件或看门狗超时控制的复位输出信号。当VDD下降到可编程阈值以下时，RST变为活动状态，并在VDD上升到跳变点以上后保持活动状态100ms（最大）?？杀喑炭疵殴范ㄊ逼鞯脑诵惺奔湮?0毫秒至1.8秒?；箍梢越剖逼鞅喑涛映倨舳?，以用作窗口计时器?？疵殴范ㄊ逼魇强裳〉?，但如果启用，如果主机未在时间窗口内重新启动，它将断言复位信号100毫秒。标志位指示复位源。

PFI上的比较器将外部输入引脚与板载1.5V参考进行比较。这对于生成电源故障中断(NMI)很有用，但可用于任何目的。该系列还包括一个可编程的64位序列号，可以锁定使其无法更改。此外它还提供了一个事件计数器，用于跟踪在专用输入引脚上检测到的上升沿或下降沿的数量。计数器可以在VDD电源下编程为非易失性或仅使用VBAK由电池供电。如果VBAK连接到电池或电容器，则即使在没有VDD的情况下也会对事件进行计数。

特征
■256Kbit铁电随机存取存储器（FRAM）
-逻辑上组织为32K×8
-高续航100万亿(1014)次读/写
-151年的数据保留期
-NoDelay™写入
-先进的高可靠性铁电工艺
■高集成设备替换多个零件
-串行非易失性存储器
-带闹钟的实时时钟(RTC)
-低VDD检测驱动复位
-看门狗窗口定时器
-早期断电警告/NMI
-16位非易失性事件计数器
-带有写锁的序列号，确保安全
■实时时钟/日历
-2V时的后备电流：+25℃时为1.15μA
-秒到世纪的BCD格式
-跟踪到2099年的闰年
-使用标准32.768kHz晶体(6pF/12.5pF)
-软件校准
-支持电池或电容器备份
■处理器伴侣
-VDD和看门狗的低电平有效复位输出
-可编程低VDD复位阈值
-手动复位过滤和去抖动
-可编程看门狗窗口定时器
-非易失性事件计数器跟踪系统入侵或其他事件
-用于电源故障中断或其他用途的比较器
-64位可编程序列号，带锁
■快速串行外设接口(SPI)
-高达16MHz的频率
-RTC，通过SPI接口控制的监控器
-支持SPI模式0(0,0)和模式3(1,1)
■低功耗
-1.1mA有源电流在1MHz
-150μA待机电流
■工作电压：VDD=2.7V至3.6V
■工业温度：–40℃至+85℃
■14引脚小外形集成电路(SOIC)封装
■符合有害物质限制(RoHS)
■保险商实验室(UL)认可

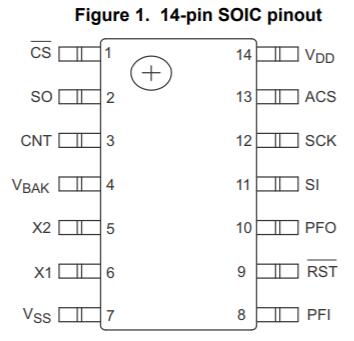

引脚排列
