低功耗低成本BLE发射器
MG223基于巨微薪火架构的蓝牙射频、基带和协议栈，根据自研蓝牙基带和蓝牙5.1广播的特点，做了面向无线传感器的简化和创新，使之更加适合广泛的轻量级蓝牙无线传感的应用。MG223符合蓝牙5.1广播发射规范，现已获得SIG的认证，目前的市场应用有蓝牙秤，温湿度计，跳绳，血氧仪，血糖仪等。
特点
-电源电压2.0~3.6，可以采用一个纽扣电池（3.0v）供电
-0.2uA待机电流
-14.5mA@0dBm持续发射
-MSOP10封装，Pin2pin兼容MG123
-只需低成本MCU配合
MG223
蓝牙芯片内部集成了发射机、GFSK调制解调器和BLE基带处理，符合蓝牙5.1核心协议。MG223通过3线SPI接口或者I2C接口与MCU进行通信。采用MSOP10封装，只需搭配低成本MCU和少数外围被动器件，即可实现BLE广播、蓝牙电子秤等应用。我司英尚微电子支持提供样品测试及相关技术支持。
MG223 的典型应用电路原理图

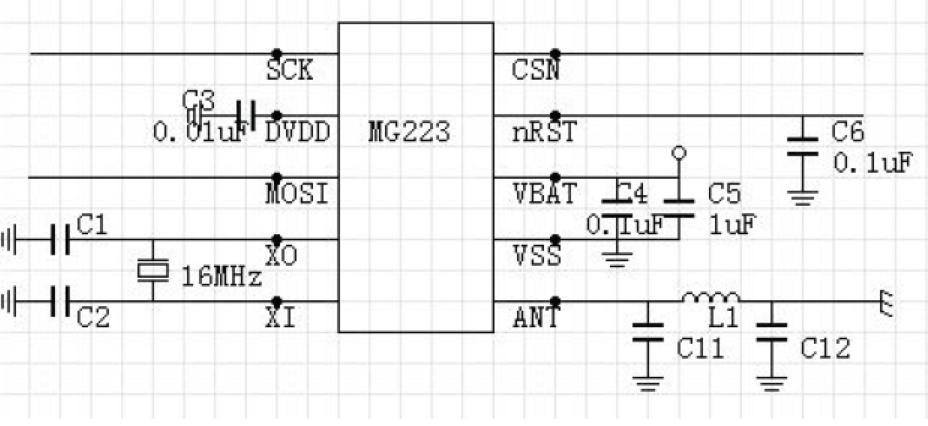

示例应用程序示意图（SPI）

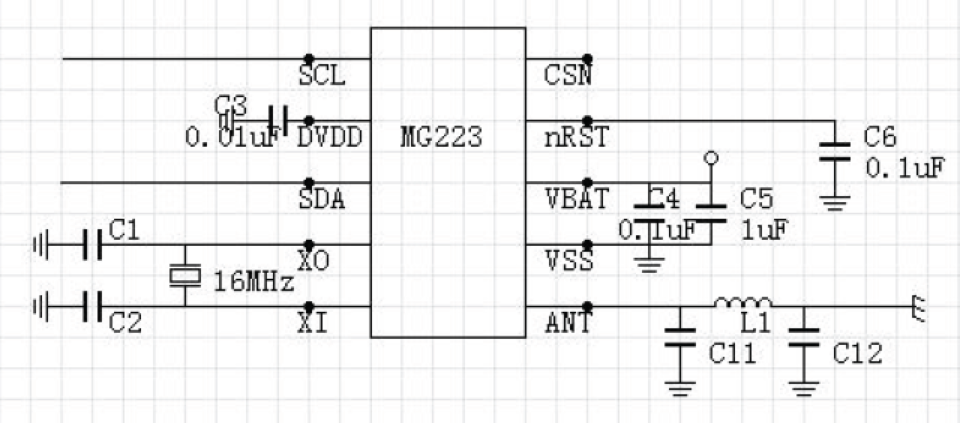

示例应用程序示意图（I2C）
本文关键词：蓝牙芯片,MG223,BLE发射器
