巨微代理商MS1791博通蓝牙芯片

上海巨微MS1791是单模超低功耗蓝牙芯片，射频采用的是2.4GHzISM频段的频率，2MHz信道间隔，符合蓝牙核心规范4.1。MS1791使用高性能的ARM Cortex-M0为内核的32位微控制器，最高工作频率可达48MHz，内置高速存储器，丰富的增强型I/O端口和外设连接到AHB和APB总线。

MS1791产品系列工作电压为2.0V~3.6V，工作温度范围-40℃~+85℃。多种省电工作模式适合低功耗应用的要求。该产品可用于进行替换兼容博通蓝牙芯片BK3432。

MS1791产品提供QFN32封装形式，提供低成本解决方案，适合于多种应用场合：
lBeacon
lLED灯控
l工业应用：工业?？?、遥测
l警报系统、门禁系统、数据采集和传输系统


ARM®的Cortex®-M0核心并内嵌闪存和SRAM

ARM的Cortex®-M0处理器是最新一代的嵌入式ARM处理器，它为实现MCU的需要提供了低成本的平台、缩减的引脚数目、降低的系统功耗，同时提供卓越的计算性能和先进的中断系统响应。

ARM的Cortex®-M0是32位的RISC处理器，提供额外的代码效率，在通常8和16位系统的存储空间上发挥了ARM内核的高性能。

MS1791拥有内置的ARM核心，因此它与所有的ARM工具和软件兼容。

内置闪存存储器
128K字节的内置闪存存储器，用于存放程序和数据。

内置SRAM
8K字节的内置SRAM。

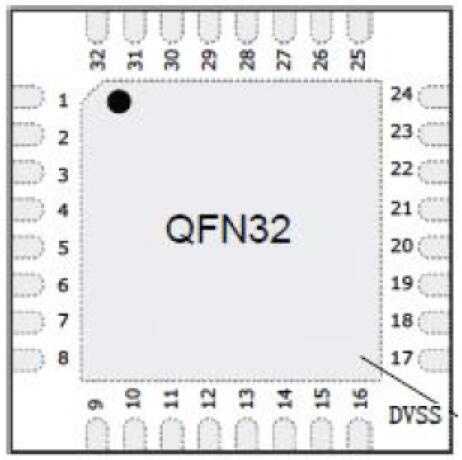

引脚定义

低功耗模式
本芯片支持低功耗模式，可以在要求低功耗、短启动时间和多种唤醒事件之间达到最佳的平衡。

l睡眠模式SLEEP
在睡眠模式，只有CPU停止，所有外设处于工作状态并可在发生中断/事件时唤醒CPU。

l?；Ｊ絊TOP
在保持SRAM和寄存器内容不丢失的情况下，?；Ｊ娇梢源锏阶畹偷牡缒芟?。在?；Ｊ较?，停止所有内部1.5V部分的供电，HSI的振荡器和HSE晶体振荡器被关闭，调压器可以被置于普通模式或低功耗模式。

可以通过任一配置成EXTI的信号把微控制器从?；Ｊ街谢叫?，EXTI信号可以是16个外部I/O口之一、PVD的输出的唤醒信号。

蓝牙低功耗广播
本芯片集成了蓝牙规范和射频收发器，兼容国际通信联盟无线电通信局定义的无需授权许可的2.4GHz的ISM频段。
为本芯片供电后，射频收发外围只需搭建简单的外围元件即可实现无线收发功能。它提供高达-85dBm的优秀的射频链路预算，待机电流低于2uA。

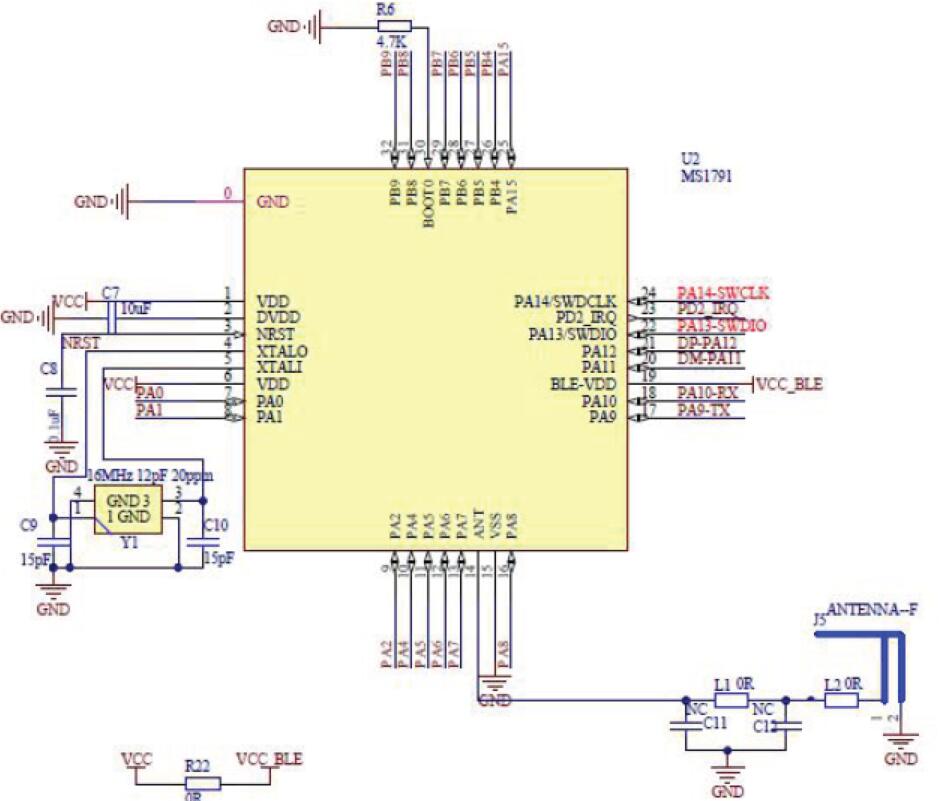

典型应用电路


Part Number	VDD(v)	MCU Core	ROM	RAM	ADC	I2C	Package
MG123	1.9 ~ 3.6	ASIC	-	-	-	-	MSOP10
MG127	1.9 ~ 3.6	ASIC	-	-	-	-	DFN10
MG126	1.9 ~ 3.6	ASIC	-	-	-	-	QFN16
MS1581	1.9 ~ 3.6	8bit	OTP 2KW	128B	-	-	SOP16
MS1797	2.0 ~ 3.6	32bit	Flash 128KB	8KB	7x12bit	1	QFN32
MS1586	1.9 ~ 3.6	8bit	OTP 4KW	256B	7X12bit	-	SOP16
MS1656	2.4 ~ 3.6	CM0+	Flash 64KB	4B	4chX12bit	1	QFN20
MS1793S	2.0 ~ 3.6	32bit	Flash 32KB	4KB	9x12bit	1	TSSOP24
MS1793	2.0 ~ 3.6	32bit	Flash 128KB	8KB	6x12bit	1	QFN32
MS1791	2.0 ~ 3.6	CM0	Flash 128KB	8B	9chx12bit	1	QFN32
MS1892	2.0 ~ 3.6	CM3	Flash 512KB	128B	9chx12bit	1	QFN40
