巨微MS1656是单模超低功耗蓝牙芯片，射频采用2.4GHz ISM 频段的频率，2MHz 信道间隔，符合蓝牙规范。MS1656 采用的是拥有内核Cortex-M0+内核的高性能的32 位微控制器，工作频率最高可达24MHz，且内置高速存储器，丰富的增强型I/O 端口和外设连接到外部总线。MS1656 产品系列具有低电压、低功耗、低待机电流、快速唤醒等特点。提供QFN20 封装形式，适合于LED灯带蓝牙芯片 、电机驱动和应用控制、充电器、温控器、记录仪、警报系统、门禁系统、数据采集和传输系统等多种应用场合。上海巨微总代理英尚微电子提供技术支持及产品解决方案。

MS1656特征
内核与系统：
- 32 位ARM®Cortex-M0+处理器内核，最高工作频率可达24MHz
- 一个24 位系统定时器
- 支持低功耗睡眠模式
- 单周期32 位硬件乘法器
存储器
- 64K 字节的嵌入式Flash，具有擦写?；すδ?br /> - 4K 字节的SRAM
单模BLE 射频收发机
- 数据包处理引擎
- GFSK 编码方式
- 内部电压调节器保证PSRR
- 可编程输出功率范围：-28dBm ~ +3dBm
- 1Mbps 空气数据传输
- 优秀的射频链路预算：高达-85dBm
时钟、复位和电源管理
- 2.4V ~ 3.6V 供电
- 外部16MHz 高速晶体振荡器
- 内嵌4MHz - 24MHz 高速振荡器
- 内嵌38.4KHz 低速振荡器
低功耗
- 两种低功耗工作模式：Sleep、Deep Sleep
- 低电压检测，可配置为中断或者复位
l 1 个12 位1Msps 采样速率，SAR 型ADC
l 电压比较器（VC）/低电压检测器（LVD）
l 11 个I/O 端口
调试模式
- 串行单线调试（SWD）
定时器
- 1 个16 位高级定时器:4 通道PWM 输出/输入捕获，支持3 路互补输出，以及死区生成和紧急停止功能
- 1 个16 位通用定时器，支持4 路比较输出/输入捕获，PWM 输出
- 1 个16 位可编程定时器阵列，支持5 路输入捕获/比较输出，PWM 输出
- 2 个16/32 位基础定时器/计数器
- 1 个16 位低功耗定时器
- 2 个看门狗定时器（独立的和窗口型的）
- 自动唤醒定时器
RTC
- 支持RTC 计数（秒/分/时）及万年历功能（日/月/年）
- 支持闹铃功能寄存器（秒/分/时/日/月/年）
- 支持RTC 从Deep Sleep 模式唤醒系统
通信接口
- UART0-UART1 标准通讯接口
- I2C 标准通讯接口，最高达1Mbit/s
- SPI 标准通讯接口，最高达8Mbit/s
16 字节的芯片唯一ID（CID）

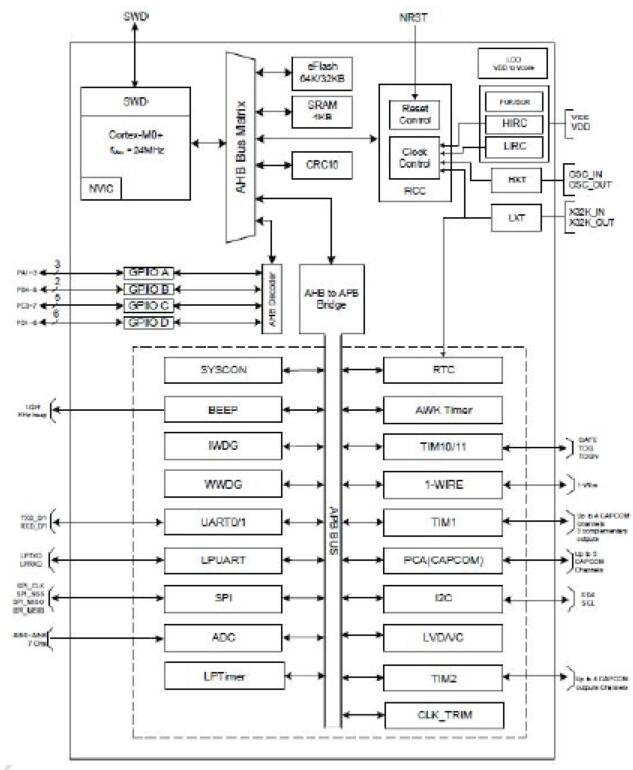

功能结构图

ARM的Cortex-M0+核心

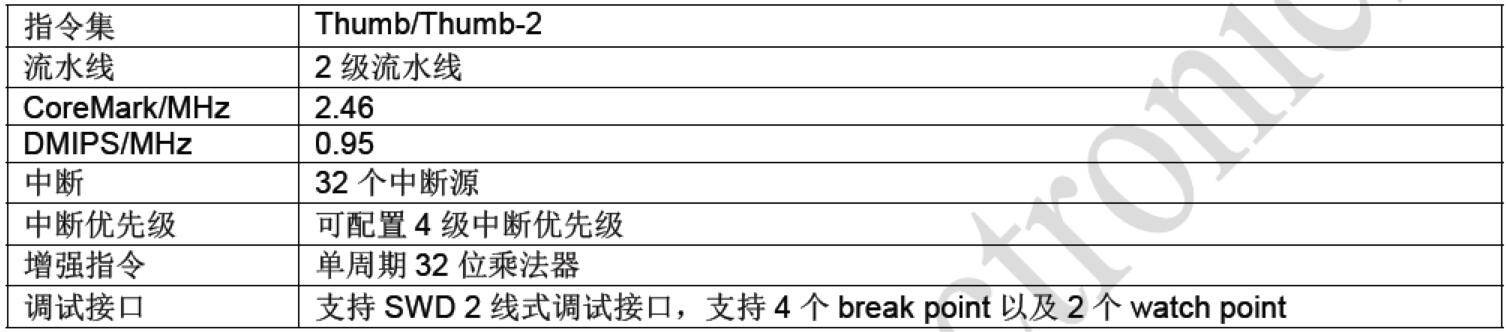

ARM 的Cortex-M0+处理器是最新一代的嵌入式32 位RISC 处理器，该处理器引脚数少、功耗低，能够提供满足MCU 实现需要的低成本平台，同时提供卓越的计算性能和先进的中断系统响应。Cortex-M0+处理器全面支持Keil & IAR 调试器，包含了一个硬件调试电路，支持2 线式的SWD 调试接口。Cortex-M0+特性：


存储器（Memory）
64K 字节的嵌入式闪存存储器，用于存放程序和数据。内建全集成的Flash 控制器，无需外部高压输入，由全内置电路产生高压来编程，支持ISP、IAP 功能。4K 字节的内置SRAM。

工作模式
1) 运行模式Active：CPU 运行，周边功能?？樵诵?。
2) 休眠模式Sleep：CPU 停止运行，周边功能?？樵诵?。
3) 深度休眠模式Deep Sleep：CPU 停止运行，高速时钟停止运行，低功耗功能?？樵诵?。

可以通过软件来选择运行在哪种工作模式。休眠模式时CPU 时钟关闭，其他部分依然可以工作，可以通过中断来唤醒CPU。深度休眠模式下，系统主时钟关闭，绝大部分?？橥Ｖ构ぷ?，系统工作在内置的38.4KHz/32.768KHz 内置低速时钟上，可以通过RTC 中断或外部的唤醒引脚来唤醒芯片。在正常工作模式下，可以选择分频方式工作或停止一些不需要使用的?？榈氖敝永词迪止暮托阅苤涞牧榛钋谢?。

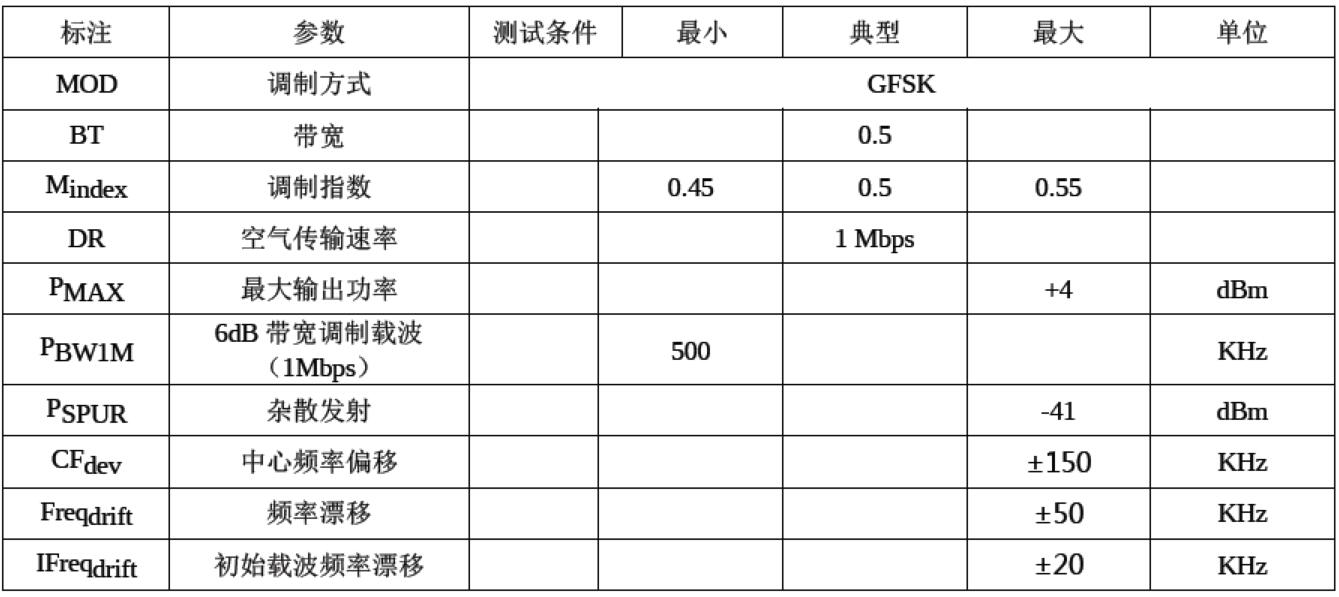

RF发射机特性
